网络模块革新产品——WIZ820io

发表时间:2015/03/13 00:00:00  浏览次数:2431
字体大小: 【小】 【中】 【大】

最近,WIZnet公司推出了针对其全硬件TCP/IP协议栈W5200芯片所研发的全新网络模块产品——WIZ820io。其适用于在主板上快速测试W5200与主板的连接,具有很高的移植性。用户无需自己设计W5200的外围电路以及RJ-45和相应变压器,只需将WIZ820io直插入已开发的主板上,通过高速SPI接口连接WIZ820io和主板上的MCU,即可实现连接以太网的功能,是一种轻便、高质、高效的以太网解决方案。

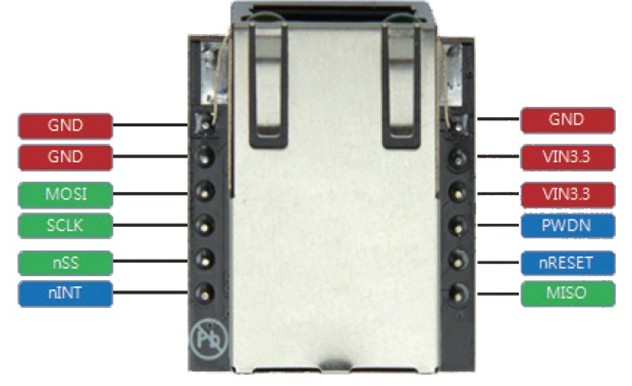

WIZ820io图

WIZ820io为直插式网络模块,采用WIZnet自主开发的W5200全硬件TCP/IP协议栈芯片,结合MAG-JACK (RJ45 with X’FMR)-即内含变压器的RJ-45,采用了 “胶连逻辑”单元构成了高集成度的设计方案。W5200位于MAG-JACK的下面,采用隐藏式的设计,大大提高了产品的集成度,整个网络模块设计及其小巧只有(23×25mm)接近于RJ-45大小。

下面给出WIZ820的技术参数,供大家选择参考:





    高集成度并没有对WIZ820io的性能产生任何影响,其数字处理器芯片-W5200支持8个独立端口,支持高速SPI总线,内嵌10/100Mbps以太网物理层,遵守IEEE 802.3/802.3u协议,包括硬件互联网协议:TCP, IPv4, UDP, ICMP, ARP, PPPoE、IGMP和硬件以太网协议DLC, MAC。支持自动应答(全/半双工工作模式)和自动极性变换(MDI/MDIX),支持简单的Socket应用程序编程(Socket API)。

更加让人印象深刻的是W5200的高集成度和其低功耗的特性,符合当今电子产业的发展方向。W5200采用0.18μm CMOS工艺,极小巧的48 Pin QFN无铅封装,具有休眠模式,最低功率损耗只有2mA,而且支持网络唤醒功能,从而使其工作更为高效和人性化。

W5200自投入市场以来,顺应了市场需求和电子产业发展方向,取得了很好的反响,并且入围ACE的年度最佳数字处理器评选活动。相信WIZ820io的推出,其易移植、高集成、高效率、低功耗、高质量的特点能够让W5200得到更多的工程师及企业认识、进而认可。从而推动产业进步,使更多的单片机产品,在无需更换MCU、主程序、设计方案,甚至电路设计的环境下实现稳定可靠、高质高效的以太网功能。

WIZnet本承开源的思想,开放源代码,方便广大工程师及企业能够缩短开发周期,自由方便的实现产品转化,为客户提供最专业、最高效的以太网解决方案。
